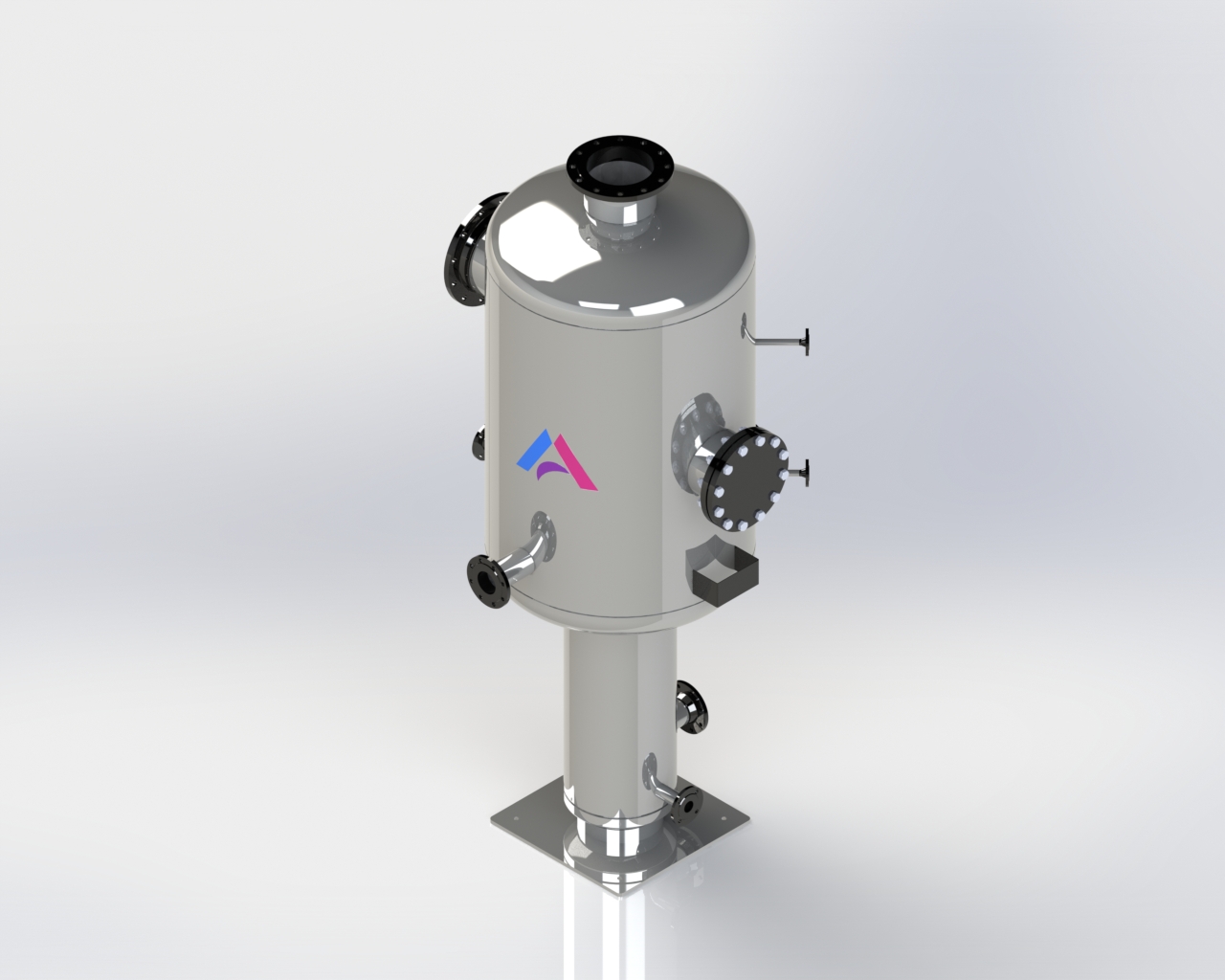

Сепаратор пара повышенного давления и производительности (СП-ПДП-АЛАМАК)

Назначение сепаратора пара повышенного давления и производительности (СП-ПДП)

Сепаратор пара повышенного давления и производительности (СП-ПДП) – это установка, служащая для организованного сбора конденсата различных параметров, усреднения характеристик потоков, отделения (сепарации) воды от пара вторичного вскипания, перекачки конденсата. Применяется преимущественно в сложных технологических процессах с множеством потребителей пара, с большим количеством возвращаемого конденсата, что характерно для современной бумажной и пищевой промышленности. Сепараторы пара СП-ПДП оснащаются, как правило, многоступенчатыми насосами высокого давления для возврата конденсата к источнику пара, обладают конструктивными особенностями для облегчения вскипания высокотемпературного конденсата.

Принцип действия сепаратора пара СП-ПДП

Принцип действия — перегретая вода, после сборного коллектора, подводится во внутреннюю полость сепаратора, где за счет резкого расширения в большом объеме наблюдается сепарационный эффект и при одновременном вскипании перегретой воды (при установленном давлении) происходит процесс разделения паровой и жидкой фазы стоков.

Работа сепаратора пара СП-ПДП

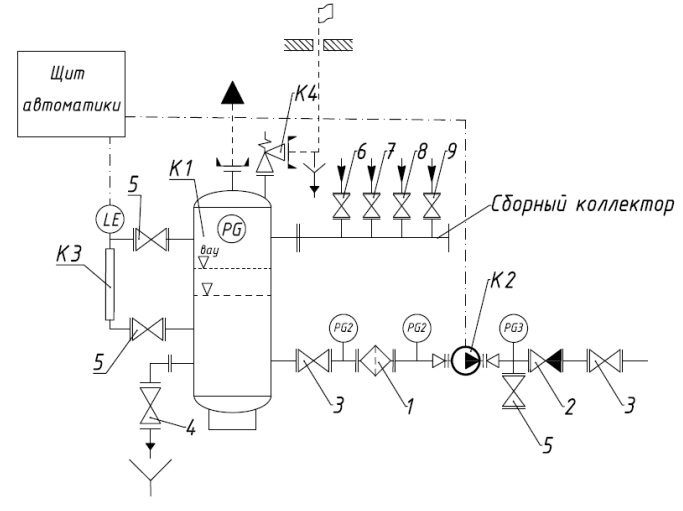

Напорные стоки конденсата от технологического оборудования, после сборного коллектора, подается в корпус (поз.1) (см. описание оборудования) СП через входной патрубок (поз.2). Сепаратор стакан может работать с несколькими коллекторными линиями одновременно, при наличии отдельных входных патрубков (поз.2).

После разделения потоков в СП-ПДП, выход пара вторичного вскипания осуществляется организованно через патрубок (поз.4), расположенный в верхней крышке устройства. Выход воды выполняется через патрубок (поз.3) в нижней части СП, с подключением с к насосу.

Технические характеристики сепаратора пара СП-ПДП

Комплект поставки сепаратора пара СП-ПДП

В комплект поставки входят:

• сепаратор;
• предохранительная и запорно-регулирующая арматура;
• навесное оборудование;
• насосное оборудование;
• руководство по эксплуатации;
• паспорт.

Состав комплекта поставки сепаратора может меняться в соответствии с требованиями заказчика.
